Category Archives: MMDVM

jan 17

Dordrecht krijgt DMR repeater

Posted on by

Van Erik-Jan, PA1ER ontving ik onderstaand bericht! Veel succes met de uitrol Erik-Jan!

In Dordrecht hebben we nu toch een tijdelijke DMR repeater neer gezet, PI1DOR. Bedoeling is dat in de komende de maanden een repeater op een nieuwe hoge lokatie komt maar hier zijn we nog bezig met de bouwkundige voorzieningen etc en dat loopt maar niet echt op hoog tempo.
Gisteren is de ATOF binnen gekomen en hij draait nu maar het kan zijn dat hij in de komende periode voor optimalisatie wel eens even uit de lucht zal zijn. Bedoeling is wel dat hij 24/7 beschikbaar is..

Gegevens repeater:

PI1DOR
438.0857/430.4875
CC2
Locatie JO21IT op ongeveer 10 meter hoog met 10 watt/7 DB antenne

De repeater bestaat uit Spectra MX800 als zend-ontvanger en een MMDVM ‘modem’. De repeater is gekoppeld aan het BrandMeister netwerk

dec 15

Motorola MTR2000 DMR repeater

Posted on by

Bron: PD0ZRY

Through a fellow ham i got hold of 2 Motorola MTR2000 repeaters with the plan to convert them to DMR using the MMDVM board made by G4KLX. Here are my notes

Special thanks go out to Graziano IZ5IGB for building the first MMDVM MTR2000 and helping me get started.

Parts

  • Motorola MTR2000 (no aditional cards are needed)
    • RSS software (programming the repeater)
    • Programming cable
  • MMDVM board
  • Arduino DUE
  • Some device that runs linux

MTR2000

You can find my working codeplug here

Settings in the configuration file:

  • TX 438.9875
  • RX 431.3875
  • Power 2 watt (minimal setting)
  • Wireline board: TTN5067 4 wire (this board is not needed)

Step 1

Possibly it would be required to change some settings in the RSS to make it work with your repeater

/galleries/MTR2000/upload_rss.thumbnail.pngLoad the codeplug in the repeater

Step 2

Ajust the external audio input diviation

/galleries/MTR2000/input_deviation_1.thumbnail.pngfind the Service menu, then go to station Alignment

/galleries/MTR2000/input_deviation_2.thumbnail.pngUnder transmitter find Aux TX Input

/galleries/MTR2000/input_deviation_3.thumbnail.pngPut the repeater in TX

/galleries/MTR2000/input_deviation_4.thumbnail.pngAdjust input to maximum (255) and end transmission now save everything (the repeater will reboot)

Step 3

Wire the System connector

/galleries/MTR2000/system_connector.thumbnail.png /galleries/MTR2000/system_connector2.thumbnail.png /galleries/MTR2000/system_connector3.thumbnail.jpgI have not tested wiring the RSSI output at this time due to the missing hardware (old version mmdvm board)

Step 4

Install and configure MMDVM and MMDVMHost (i will not cover this, there is plenty of info around)

Modem config in MMDVM.ini

[Modem]
Port=/dev/ttyACM0
TXInvert=1
RXInvert=1
PTTInvert=0
TXDelay=100
DMRDelay=162
RXLevel=50
TXLevel=50
# CWIdTXLevel=50
# D-StarTXLevel=50
# DMRTXLevel=50
# YSFTXLevel=50
# P25TXLevel=50
OscOffset=0
RSSIMultiplier=1
RSSIOffset=10
Debug=0

The main difference of the Modem block is in the DMRDelay this feature is there to compensate delay in the repeater of around 7 msec best setting should be somewhere between 162 and 168

IZ5IGB found that there is a phase shift of 2 signals createing about 7 msec delay.

Step 5

Adjust the MMDVM board untill the point you can tx/rx over the repeater i suggest starting with the tx side of the repeater. Depending on the MMDVM board this could take a while calibrating the pots on the mmdvm board took me about 30 min with just 1 dmr radio the repeater preforms well

mei 02

Brandmeister groeit maar door.

Posted on by

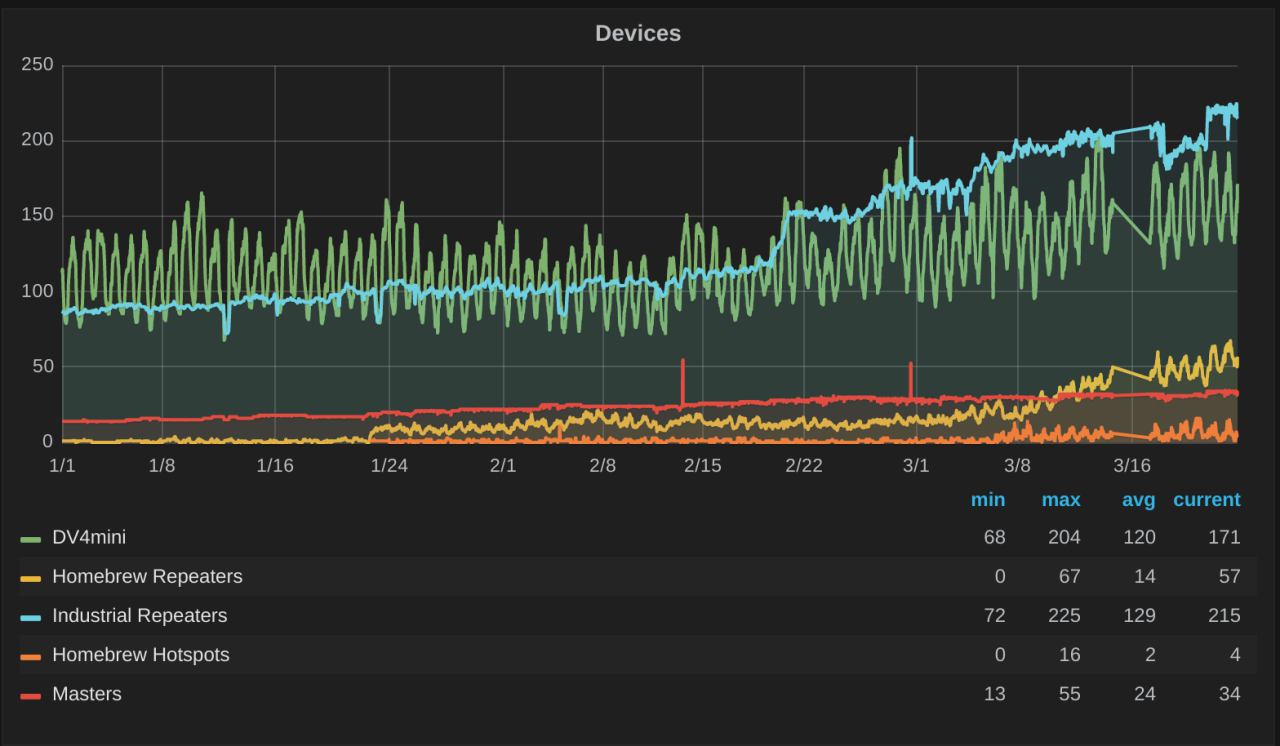

In de afgelopen 6 maanden is heel veel gebeurd op het DMR gebied.

De ontwikkelingen rond BrandMeister, MMDVM & DVmega gaan met sprongen vooruit en ook de introductie van de goedkope MD-380 geeft een enorme boost. We zien heel duidelijk dat door de mogelijkheden van zelfbouw en het beschikbaar hebben van goedkope portofoons de DMR technologie wordt ontsloten voor alle radiozendamateurs. Er kan expermenteel onderzoek plaats vinden op technologisch hoogstaand niveau en het open karakter van DMR brengt operators en experimenteerders bij elkaar. Hackers, nerds, soldeerbout ridders, netwerk specialisten, 3D printeraars, Arduino bitters en radio babbelaars convergeren en maken samen een ongekende ontwikkeling door.

8f5880ed-2ebd-4b13-a20c-ed9f22f8ca79

De stand is dat er al bijna 400 repeaters op het Brandmeister netwerk zijn aangesloten en de groei is er nog lang niet uit.

Ook zien we dat er hoe langer hoe meer bestaande repeater groepen overstappen op Brandmeister en dus MARC of DMR+ verlaten. Het is immers mogelijk om de MARC Motorola repeater aan te sluiten op Brandmeister 🙂

fc4f19d4-b1eb-4e39-a153-050639a7a052

Verdeling Hytera / Motorola / Zelfbouw online op het BrandMeister netwerk

Hieronder nog een paar statistieken. We kunnen wel constateren dat de inspanningen van het Nederlandse Brandmeister team zijn vruchten geeft. We mogen trots op ze zijn!!!

6809c43d-c6df-4853-9d0f-24d44345d7df

Repeaters per netwerk online

f7a36378-4e5a-451a-b799-37d8e6bb1538

Percentage landen waar de verschillende netwerken actief zijn (wereldwijd)

We denken dat de scepsis die er bij de start van de DMR ontwikkelingen in Nederland was nu wel omgezet kan worden in enthousiasme.
